模数转换ADC0804的应用

-------------------------------------------------------------------------------------------------------------------------------------



[实验要求]

ADC0804 的模拟量通道输入05V 之间的模拟量,通过ADC0804 转换成数字量送给单片机,经单片机处理后在数码管上以十进制形成显示出来。

 [实验目的]

     学习如果用单片机控制ADC0804芯片进行数模转换,掌握数码管动态扫描显示的原理。

动态扫描:就六位数码管显示123456举例说明如下:先让第一个数码管显示1,其余的全部不亮,1大约亮几毫秒,然后熄灭,紧接着立即让第二个数码管显示2,其余的全部不亮,2同样亮几毫秒,依次这样亮到第六个数码管,然后再回来显示1,如此这样以很快的速度不断循环下去,由于人眼的视觉暂留时间大约为20毫秒左右,所以是感觉不出有不亮的数码管存在的,看见的是六个数码管同时在显示,数值是123456,如果我们把这个过程一点点放慢,看见的是从第一个数码管显1,然后移到第二个再显2,。。。也就是说在任一时刻只有一位数码管是亮的。这就是数码管动态扫描显示的原理

ADC0804: ADC08048位全MOS中速A/D 转换器、它是逐次逼近式A/D 转换器,片内有三态数据输出锁存器,可以和单片机直接接口。单通道输入,转换时间大约为100usADC0804 转换时序是:当CS0 许可进行A/D 转换。WR由低到高时,A/D开始转换,一次转换一共需要6673 个时钟周期。CSWR同时有效时启动A/D转换,转换结束产生INTR 信号(低电平有效),可供查询或者中断信号。在CSRD 的控制下可以读取数据结果。本实验没有使用INTR信号。

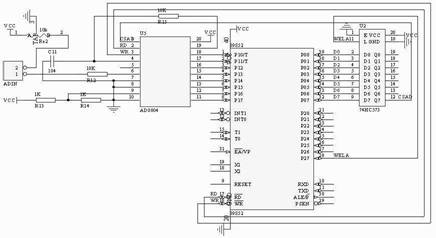

 [硬件电路]

[源代码]

//拧动AD旁边的电位器,会在数码管的前三位显示0-255之间的数//值。这就是把模拟信号转换成数字信号,即模数转换。

#include<reg51.h>

#include <intrins.h>

#define uint unsigned int

#define uchar unsigned char

sbit adrd=P3^7;                          //IO口定义

sbit adwr=P3^6;

sbit diola=P2^5;

sbit dula=P2^6;

sbit wela=P2^7;

unsigned char j,k,adval;

void delay(unsigned char i)  //延时程序

{

  for(j=i;j>0;j--)

    for(k=125;k>0;k--);

}

uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,    //数码管编码

                        0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

void display(uchar bai_c,uchar sh_c,uchar g_c)   //显示程序

   P0=table[bai_c];  //显示百位

   dula=1;

   dula=0;

   P0=0xfe;

   wela=1;

   wela=0;

   delay(5);

   dula=0;

   P0=table[sh_c];  //显示十位

   dula=1;

   dula=0;

   wela=0;

   P0=0xfd;

   wela=1;

   wela=0;

   delay(5);

   P0=table[g_c];  //显示个位

   dula=1;

   dula=0;

   P0=0xfb;

   wela=1;

   wela=0;

   delay(5);

}



void main()  // 主程序

{

  uchar a,A1,A2,A2t,A3;

    while(1)

  {

    wela=1;

    P0=0;                       //选通ADCS

    adwr=0;   //AD写入(随便写个什么都行,主要是为了启动AD转换)

    _nop_();

    adwr=1;

    P0=0xff;                    //关闭ADCS

    delay(10);

    wela=0;                     //关闭有AD片选信号锁存器的锁存端以防止在操作数码管时使AD的片选发生变化

       for(a=20;a>0;a--)        //需要注意的是ADC0804在写和读之间的时间间隔要足够长否则无法读出数据



    {                           //这里把显示部分放这里的原因也是为了增加写读之间的时间隔







        display(A1,A2,A3);

     } //送去显示各位。

     wela=1;                   //重新打开有AD片选信号锁存器的锁存端

     P1=0xff;                    //读取P1口之前先给其写全

     P0=0;                       //选通ADCS

     adrd=0;                     //AD读使能

     adval=P1;   //AD数据读取赋给P1

     adrd=1;

     P0=0xff;                     //关闭ADCS

     adwr=0;

     P1=adval;                    //同时把AD的值送八个发光二极显示

    A1=adval/100;  //分出百,十,和个位

     A2t=adval%100;

     A2=A2t/10;

     A3=A2t%10;

   };

}
