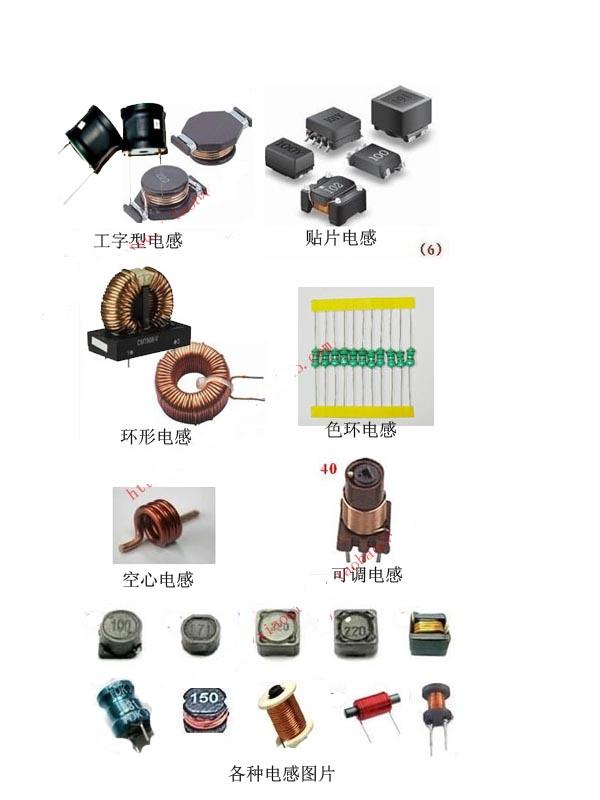

电感的电路符号及图片识别

----------------------------------------------------------------------------------------------------------------------

一:电感的种类

1、按结构分类
电感按其结构的不同可分为线绕式电感和非线绕式电感(多层片状、印刷电感等),还可分为固定式电感和可调式电感。

按贴装方式分:有贴片式电感,插件式电感。同时对电感器有外部屏蔽的成为屏蔽电感,线圈裸露的一般称为非屏蔽电感。

固定式电感又分为空心电子表感、磁心电感、铁心电感等,根据其结构外形和引脚方式还可分为立式同向引脚电感、卧式轴向引脚电感、大中型电感、小巧玲珑型电感和片状电感等。

可调式电感又分为磁心可调电感、铜心可调电感、滑动接点可调电感、串联互感可调电感和多抽头可调电感。

2、按工作频率分类
电感按工作频率可分为高频电感、中频电感和低频电感。高频电感在技术上差距较大,许多厂商的产品不成熟。空心电感、磁心电感和铜心电感一般为中频或高频电感,而铁心电感器多数为低频电感。

3、按用途分类
电感按用途可分为振荡电感、校正电感、显像管偏转电感、阻流电感、滤波电感、隔离电感、被偿电感,同时对需要通过大电流等情况会使用到捷比信功率电感。

振荡电感又分为电视机行振荡线圈、东西枕形校正线圈等。

显像管偏转电感器分为行偏转线圈和场偏转线圈。

阻流电感(也称阻流圈)分为高频阻流圈、低频阻流圈、电子镇流器用阻流圈、电视机行频阻流圈和电视机场频阻流圈等。



滤波电感分为电源(工频)滤波电感和高频滤波电感等。
