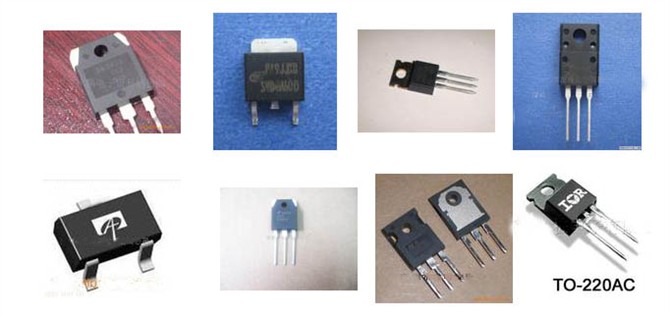

场效应晶体管的电路符号及图片识别

----------------------------------------------------------------------------------------------------------------------

场效应管英文缩写:FET(Field-effect transistor),简称为场效应管,是一种高输入阻抗的电压控制型半导体。场效应管也是一种晶体三极管,也有三个极,分别叫源极S,栅极G,漏极D。

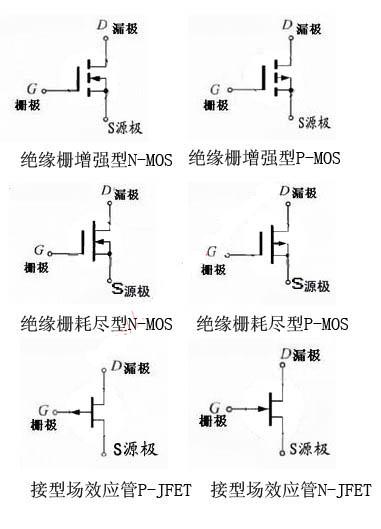

                             场效应管电路符号

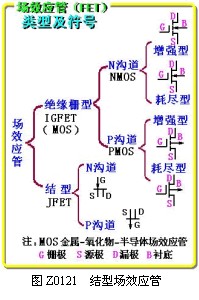

一:场效应管的分类:

1、各类场效应管根据其沟道所采用的半导体材料,可分为N型沟道和P型沟道两种。所谓沟道,就是电流通道。
           2、根据构造和工艺的不同,场效应管分为结型和绝缘型两大类。

      结型场效应管的英文是 Junction Field Effect Transistor,简称JFET。JFET 又分为N沟道,P沟道场效应管。

      绝缘栅型场效应管:英文是 Metal Oxide Semiconductor Field Effect Transistor,缩写为MOSFET,简称MOS管。

                         MOS场效应晶体管又分为N沟耗尽型和增强型;P沟耗尽型和增强型四大类。

3、按导电方式:耗尽型与增强型,结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有增强型的。




二:场效应晶体管具有如下特点:
(1)输入阻抗高;
(2)输入功耗小;
(3)温度稳定性好;
(4)信号放大稳定性好,信号失真小;
(5)由于不存在杂乱运动的少子扩散引起的散粒噪声,所以噪声低。





  三:场效应管与晶体管的比较

   (1)场效应管是电压控制元件,而晶体管是电流控制元件。在只允许从信号源取较少电流的情况下,应选用场效应管;而在信号电压较低,又允许从信号源取较多电流的条件下,应选用晶体管。

   (2)场效应管是利用多数载流子导电,所以称之为单极型器件,而晶体管是即有多数载流子,也利用少数载流子导电。被称之为双极型器件。

   (3)有些场效应管的源极和漏极可以互换使用,栅压也可正可负,灵活性比晶体管好。

   (4)场效应管能在很小电流和很低电压的条件下工作,而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上,因此场效应管



四:场效应管的主要作用:

1.场效应管可应用于放大。由于场效应管的放大器输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器。



  2.场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。



  3.场效应管可以用作可变电阻。



  4.场效应管可以方便地用作恒流源。



  5.场效应管可以用作电子开关。



五: 场效应管好坏与极性判别:

      将万用表的量程选择在RX1K档,用黑表笔接D极,红表笔接S极,用手同时触及一下G,D极,场效应管应呈瞬时导通状态,即表针摆向阻值较小的位置,再用手触及一下G,S极, 场效应管应无反应,即表针回零位置不动.此时应可判断出场效应管为好管.

         将万用表的量程选择在RX1K档,分别测量场效应管三个管脚之间的电阻阻值,若某脚与其他两脚之间的电阻值均为无穷大时,并且再交换表笔后仍为无穷大时,则此脚为G极,其它两脚为S极和D极.然后再用万用表测量S极和D极之间的电阻值一次,交换表笔后再测量一次,其中阻值较小的一次,黑表笔接的是S极,红表笔接的是D极.
