逻辑门电路符号图(与门或门非门同或门异或门)

----------------------------------------------------------------------------------------------------------------------

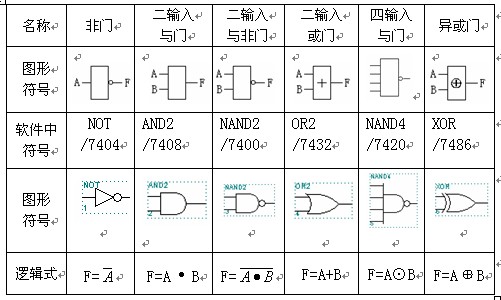

上表包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，

1．与逻辑

（1）与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。

（2）真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。

表11.2　与门真值表

A	B	Y
0	0	0
0	1	0
1	0	0
1	1	1
