手工焊接的基本操作

-------------------------------------------------------------------------------------------------------------

在电子小产品的少量生产,电器维修人员进行维修工作和电子爱好者学习实验时都离不开手工焊接,手工焊作为电子爱好者必须掌握的基本功,看起来简单,但正确的焊接步骤却往往被忽视,错误的操作方法将直接影响焊接质量,给产品留下了(虚焊)等故障的隐患。因此,电子爱好者必须在学习实践过程中掌握好正确的焊接方法,同时注意焊接操作时的安全。

一. 焊接操作姿势与卫生

焊剂加热挥发出的化学物质对人体是有害的,如果操作时鼻子距离烙铁头太近,则很容易将有害气体吸入。一般烙铁离开鼻子的距离应至少不小于30cm,通常以40cm时为宜。

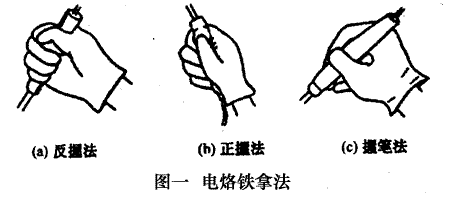

电烙铁拿法有三种,如图一所示。反握法动作稳定,长时间操作不宜疲劳,适于大功率烙铁的操作。正握法适于中等功率烙铁或带弯头电烙铁的操作。一般在操作台上焊印制板等焊件时多采用握笔法。

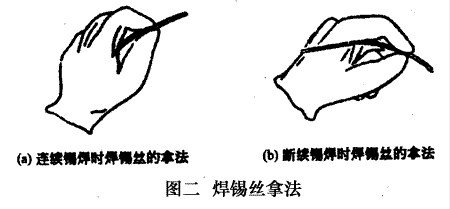

焊锡丝一般有两种拿法,如图二所示。由于焊丝成分中,铅占一定比例,众所周知铅是对人体有害的重金属,因此操作时应戴手套或操作后洗手,避免食入。
使用电烙铁要配置烙铁架,一般放置在工作台右前方,电烙铁用后一定要稳妥放置在烙铁架上,并注意导线等物不要碰烙铁头,以免被烙铁烫坏绝缘后发生短路。

二.五步法训练

作为一种初学者掌握手工锡焊技术的训练方法,五步法是卓有成效的,值得单独作为一节来讨论。
不少电子爱好者重通行一种焊接操作法,即先用烙铁头沾上一些焊锡,然后将烙铁放道焊点上停留等待加热后焊锡润湿焊件。
这种方法,不是正确的操作方法。虽然这样也可以将焊件焊起来,但却不能保证质量。从我们所了解的锡焊机理不难理解这一点。

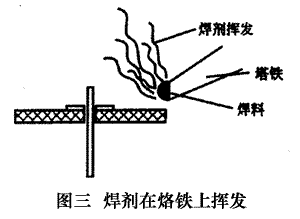

如图三所示,当我们把焊锡融化到电烙铁头上时,焊锡丝中的焊剂伏在焊料表面,由于烙铁头温度一般都再250℃-350℃以上,当烙铁放道焊点上之前,松香焊剂将不断挥发,而当烙铁放到焊点上时由于焊件温度低,加热还需一段时间,在此期间焊剂很可能挥发大半甚至完全挥发,因而在润湿过程中由于缺少焊剂而润湿不良。同时由于焊料和焊件温度差很多,结合层不容易形成,很难避免虚焊。更由于焊剂的保护作用丧生后焊料容易氧化,质量得不到保证就在所难免了。

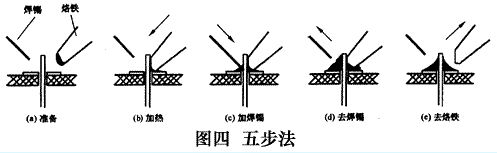

正确的方法应该时五步法:


1. 准备施焊
准备好焊锡丝和烙铁。此时特别强调的施烙铁头部要保持干净,即可以沾上焊锡(俗称吃锡)。
2. 加热焊件
将烙铁接触焊接点,注意首先要保持烙铁加热焊件各部分,例如印制板上引线和焊盘都使之受热,其次要注意让烙铁头的扁平部分(较大部分)接触热容量较大的焊件,烙铁头的侧面或边缘部分接触热容量较小的焊件,以保持焊件均匀受热。
3. 熔化焊料
当焊件加热到能熔化焊料的温度后将焊丝置于焊点,焊料开始熔化并润湿焊点。
4. 移开焊锡
当熔化一定量的焊锡后将焊锡丝移开。
5. 移开烙铁
当焊锡完全润湿焊点后移开烙铁,注意移开烙铁的方向应该是大致45°的方向。
上述过程,对一般焊点而言大约二,三秒钟。对于热容量较小的焊点,例如印制电路板上的小焊盘,有时用三步法概括操作方法,即将上述步骤2,3合为一步,4,5合为一步。实际上细微区分还是五步,所以五步法有普遍性,是掌握手工烙铁焊接的基本方法。特别是各步骤之间停留的时间,对保证焊接质量至关重要,只有通过实践才能逐步掌握。
