200米无线遥控收发套件


      为了给广大网友学习无线遥控技术提供方便,我们推出了200米无线遥控收发套件,这是一种目前用途非常广泛的200米四键遥控模块,常用于报警器设防、车库门遥控、摩托车、汽车的防盗报警等,这类用途要求遥控器的遥控距离并不远,一般50米足够了,但要求:遥控模块价格低廉,发射机手柄体积小巧、外观精致,耗电尽可能省,工作稳定可靠。

    这里提供的发射机体积非常小巧,体积只有58x38x13毫米,采用桃木花纹的优质塑料外壳,带保险盖,防止误碰按键,天线拉出时长13厘米,遥控器只有20克,遥控器带有钥匙扣孔,可以扣在钥匙扣上随身携带,使用非常方便。

    遥控接受模块我们精选了高灵敏度自带解码芯片的无线接收模块,能够和实验板连接进行扩展无线实验。发射手柄和接收模块共同构成了实用无线遥控系统,遥控距离在无障碍物的开阔地条件下可以达到200米,能够满足大部分无线遥控的要求,同时具有价格低廉的特点,该遥控套件作为单片机实验扩展配件,有需要的朋友可以使用。




>>>下面是200米4按键无线遥控发射器和无线接收模块介绍

一、无线遥控发射器
外形尺寸: 58x38x13毫米
天线拉出后长度:13厘米
发射功率: 20毫瓦
工作电流: 14毫安
工作电压: 12V A27报警器专用电池
遥控距离: 开阔地无障碍物遮挡情况下200米

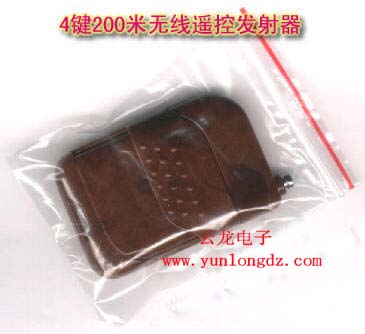

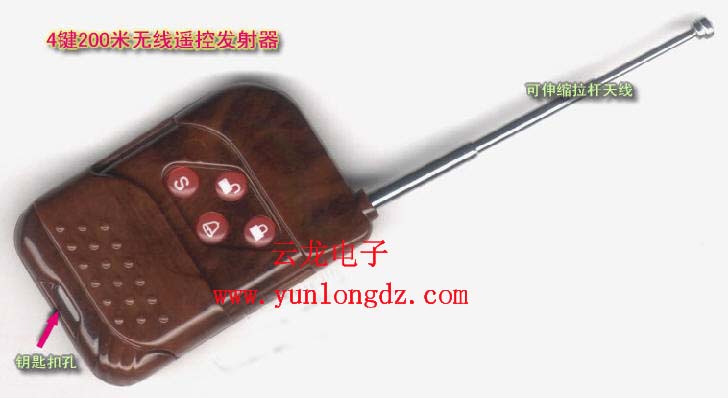

    上图为发射器外形,滑动保险盖打开面板,面板上有四位操纵按键及一个发射指示灯。发射机内部采用进口声表谐振器稳频,频率一致性非常好,稳定度极高,工作频率315MHZ频率稳定度优于10-5,使用中无需调整频点,特别适合多发一收等无线电遥控系统使用。而目前市场上的一些低价位无线电遥控模块一般仍采用LC振荡器,稳定度及一致性较差,即使采用高品质微调电容,当温度变化或者震动后也很难保证已调试好的频点不会发生偏移,造成发射距离缩短。




200米无线遥控发射器

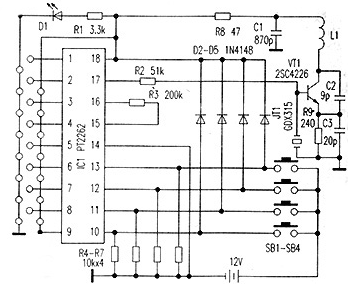

无线遥控发射器等效电路图


二、无线遥控接收模块
工作频率: 315MHZ
振荡电阻: 200K
解码芯片: 键控点动接收解码芯片PT2294-M4(PT2272-M4)
工作方式: 超再生
外形尺寸: 42x19x8毫米

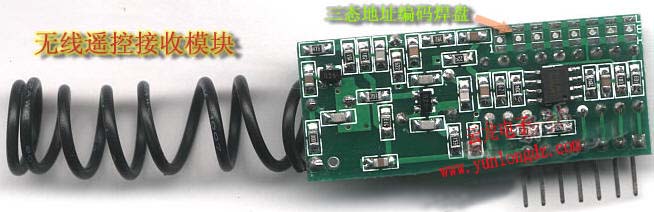

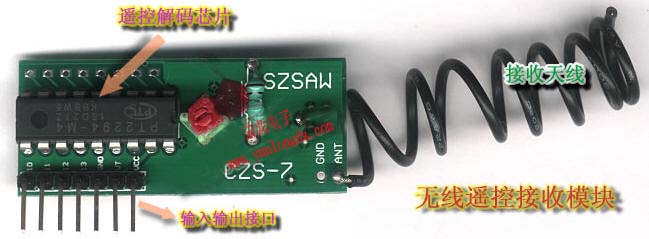

    接收模块采用SMD贴片工艺制造生产,为超再生接收方式,它内含放大整形及解码电路,使用极为方便。

    1、天线输入端有选频电路,而不依赖1/4波长天线的选频作用,控制距离较近时可以剪短甚至去掉外接天线
    2、接收电路自身辐射极小,加上电路模块背面网状接地铜箔的屏蔽作用,可以减少自身振荡的泄漏和外界干扰信号的侵入。
    3、接收机采用高精度带骨架的铜芯电感将频率调整到315M后封固,这与采用可调电容调整接收频率的电路相比,温度、湿 度稳定性及抗机械振动性能都有极大改善。可调电容调整精度较低,只有3/4圈的调整范围,而可调电感可以做到多圈调整。可调电容调整完毕后无法封固,因为无论导体还是绝缘体,各种介质的靠近或侵入都会使电容的容量发生变化,进而影响接收频率。另外未经封固的可调电容在受到振动时定片和动片之间发生位移;温度变化时热胀冷缩会使定片和动片间距离改变;湿度变化因介质变化改变容量;长期工作在潮湿环境中还会因定片和动片的氧化改变容量,这些都会严重影响接收频率的稳定性,而采用可调电感就可解决这些问题,因为电感可以在调整完毕后进行封固,绝缘体封固剂不会使电感量发生变化,而且由于采用贴片工艺,所以即使强烈震动也不必担心接收频点漂移,接收电路的接收带宽约500KHz,产品出厂时已经将中心频率调整在315MHz,接收芯片上的微调电感约有5MHz频率的可调范围,使用时不要轻易变动,以免影响性能。

    超再生接收模块有七个引出端,分别为10、11、12、13、GND、VT、VCC,其中VCC为5V供电端,GND为接地端, VT端为解码有效输出端,10、11、12、13是解码芯片PT2294集成电路的输出脚,为四位数据点动输出端,接收到有效信号时能输出5V高电平,驱动电流约2mA,与发射器上的四为个按键一一相对应。

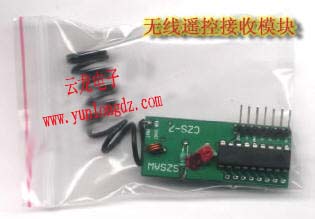

无线遥控接收模块  价格:15元

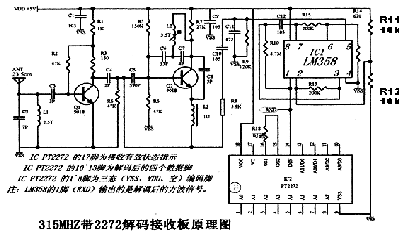

超再生接收模块等效电路图




三、无线遥控接收模块应用介绍


【接收模块介绍】

    接收模块有七个引出端,分别为10、11、12、13、GND、VT、VCC,其中VCC为5V供电端,GND为接地端,VT端为解码有效输出端,10、11、12、13是解码芯片PT2294集成电路的输出脚,为四位数据点动输出端,接收到有效信号时能输出5V高电平,驱动电流约2mA,与发射器上的四为个按键一一对应。

           表1:接收模块输出电位表

遥控发射操作
11
12
13
14
GND
VT
VCC
静态(无操作)
0
0
0
0
GND
0
VCC(+5V)
按压发射键A
1
0
0
0
GND
1
VCC(+5V)
按压发射键B
0
1
0
0
GND
1
VCC(+5V)
按压发射键C
0
0
1
0
GND
1
VCC(+5V)
按压发射键D
0
0
0
1
GND
1
VCC(+5V)

          注:表中5个输出引脚10、11、12、13、VT的“0”代表低电位OV,1代表高电位5V。

【无线遥控模块的应用设计】

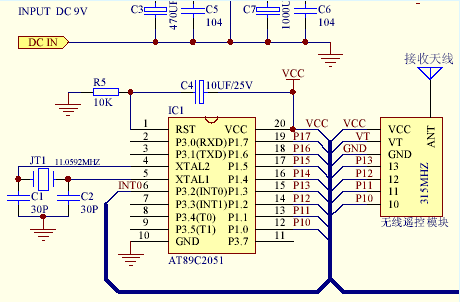

    下面是一个无线遥控套件配合AT89C2051单片机的应用电路,可供学习参考,对于普通应用,可以简单采用查询端口电位的方式来检测接收模块的输出电位,此时VT引脚可以不接线,但是此种方式下有可能出现遥控指令漏失的可能;

    在遥控指令不允许漏失,对遥控指令响应时间要求严格的应用系统中,可以通过解码有效输出VT端产生中断,采用中断查询的方式来检测有效遥控指令,确保不漏码。


无线遥控四路继电器应用电路
>>>点击此处下载完整的PDF格式电路图 <<<


【无线遥控解码编程】


    无线遥控接收模块输出为点动方式,通过配合AT89C2051单片机软件编程,可以实现继电器的点动输出、锁存输出、自锁输出、互锁输出、双稳触发输出等多种输出方式,而且分别可以定义每个继电器的不同输出方式,为我们的开发应用提供了很大的灵活性。由于接收模块自带PT2294解码芯片,因此程序的编写也相当简单,下面是两种输出方式编程,供大家学习参考。

    A、双稳态自锁控制程序实例:该程序实现4个继电器输出的双稳态自锁输出,当按压遥控器的按键A,继电器J1吸合,再次按压遥控器按键A,则继电器J1释放,如此触发翻转,实现开关功能,J2、J3、J4的功能相同。

;--------------------------------------------
        ORG    0000H
        AJMP   MAIN

        ORG    0033H
MAIN:   JB     P1.0,P10H    ;检测遥控器按键A
        JB     P1.1,P11H    ;检测遥控器按键B
        JB     P1.2,P12H    ;检测遥控器按键C
        JB     P1.3,P13H    ;检测遥控器按键D
        AJMP   MAIN         ;循环检测

P10H:   CPL    P1.4         ;按键A有效,继电器J1动作
        ACALL  DELAY        ;延时
        JB     P1.0,$       ;等待按键释放
        AJMP   MAIN

P11H:   CPL    P1.5         ;按键B有效,继电器J2动作
        ACALL  DELAY        ;延时
        JB     P1.1,$       ;等待按键释放
        AJMP   MAIN

P12H:   CPL    P1.6         ;按键C有效,继电器J3动作
        ACALL  DELAY        ;延时
        JB     P1.2,$       ;等待按键释放
        AJMP   MAIN

P13H:   CPL    P1.7         ;按键D有效,继电器J4动作
        ACALL  DELAY        ;延时
        JB     P1.3,$       ;等待按键释放
        AJMP   MAIN

;------ 延时子程序 ------
DELAY:  MOV   R7,#228
SDL1:   MOV   R6,#0FFH
SDL0:   DJNZ  R6,SDL0
        DJNZ  R7,SDL1
        RET

        END
;--------------------------------------------

   B、继电器互锁控制程序实例:该程序实现4个继电器互锁输出,当按压遥控器的按键按键时候,任何时候只有一个继电器吸合,其他继电器均处于释放状态。

;--------------------------------------------
        ORG    0000H
        AJMP   MAIN

        ORG    0033H
MAIN:   JB     P1.0,P10H    ;检测遥控器按键A
        JB     P1.1,P11H    ;检测遥控器按键B
        JB     P1.2,P12H    ;检测遥控器按键C
        JB     P1.3,P13H    ;检测遥控器按键D
        AJMP   MAIN         ;循环检测

P10H:   CLR    P1.4         ;继电器J1吸合
        SETB   P1.5         ;继电器J2释放
        SETB   P1.6         ;继电器J3释放
        SETB   P1.7         ;继电器J4释放
        AJMP   MAIN

P11H:   SETB   P1.4         ;继电器J1释放
        CLR    P1.5         ;继电器J2吸合
        SETB   P1.6         ;继电器J3释放
        SETB   P1.7         ;继电器J4释放
        AJMP   MAIN

P12H:   SETB   P1.4         ;继电器J1释放
        SETB   P1.5         ;继电器J2释放
        CLR    P1.6         ;继电器J3吸合
        SETB   P1.7         ;继电器J4释放
        AJMP   MAIN

P13H:   SETB   P1.4         ;继电器J1释放
        SETB   P1.5         ;继电器J2释放
        SETB   P1.6         ;继电器J3释放
        CLR    P1.7         ;继电器J4吸合
        AJMP   MAIN

        END
;--------------------------------------------


    我们通过对上面的学习,对无线遥控收发套件的应用有了比较全面的认识了。当然,你可以充分发挥你的想象力,开发出更加实用的无线遥控系统来,实现你的要求。。。
